Бортовой Урал Next 4320 c кму Инман IM-320-05

Технические характеристики

ХАРАКТЕРИСТИКИ ШАССИ

Производитель Урал

Модель Урал NEXT (Некст) 4320

Кабина однорядная

Колесная формула 6x6

Двигатель ЯМЗ-53623-10 / ЯМЗ-53613-10

Мощность, л.с. 273 / 310

Коробка передач ЯМЗ-1105 / ZF9

ХАРАКТЕРИСТИКИ КРАНО-МАНИПУЛЯТОРНОЙ УСТАНОВКИ

Количество гидравлических выдвижных секций 5 шт

Грузовой момент 28,8 тм

Максимальная грузоподъемность 6700 кг

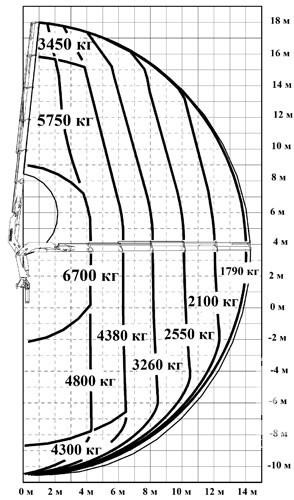

Грузоподъемность (при вылете стрелы) 6700 кг (4,2 м)

Грузоподъемность (при вылете стрелы) 4380 кг (6,2 м)

Грузоподъемность (при вылете стрелы) 3260 кг (8,2 м)

Грузоподъемность (при вылете стрелы) 2550 кг (10,0 м)

Грузоподъемность (при вылете стрелы) 2100 кг (12,0 м)

Грузоподъемность (при вылете стрелы) 1790 кг (14,0 м)

Грузоподъемность на максимальном вылете 1790 кг

Максимальный вылет стрелы 14,20 м

Рабочая температура окружающей среды, °C - 40 ... +40

Максимальная высота подъема 17,96 м

Максимальная глубина опускания 9,14 м

Способ управления Гидравлический

Угол поворота колонны 400 град.

Место управления С земли

Транспортное положение опор Вверх

Способ выдвижения опор Гидравлический

Стандартная база опор 5640 мм

Длинная база опор 6616 мм

Масса без гидронасоса и рабочей жидкости 3514 кг

Емкость гидробака, л (полная/max/min) 100,8 / 92,3 / 85,1

Производительность насоса 55-80 л/мин

Рабочее давление 30 МПа

Размер по осям шпилек 838 мм

Размер для монтажа на раме 1163 мм

Габаритные размеры в транспортном положении, мм 2500 х 963 х 2350

БОРТОВАЯ ПЛАТФОРМА

Исполнение Стальной / Алюминиевый

Внешние размеры:

Длина, мм 5500 / 6200

Ширина, мм 2550

Высота борта, мм 750

Боковые и задний борта - откидные
